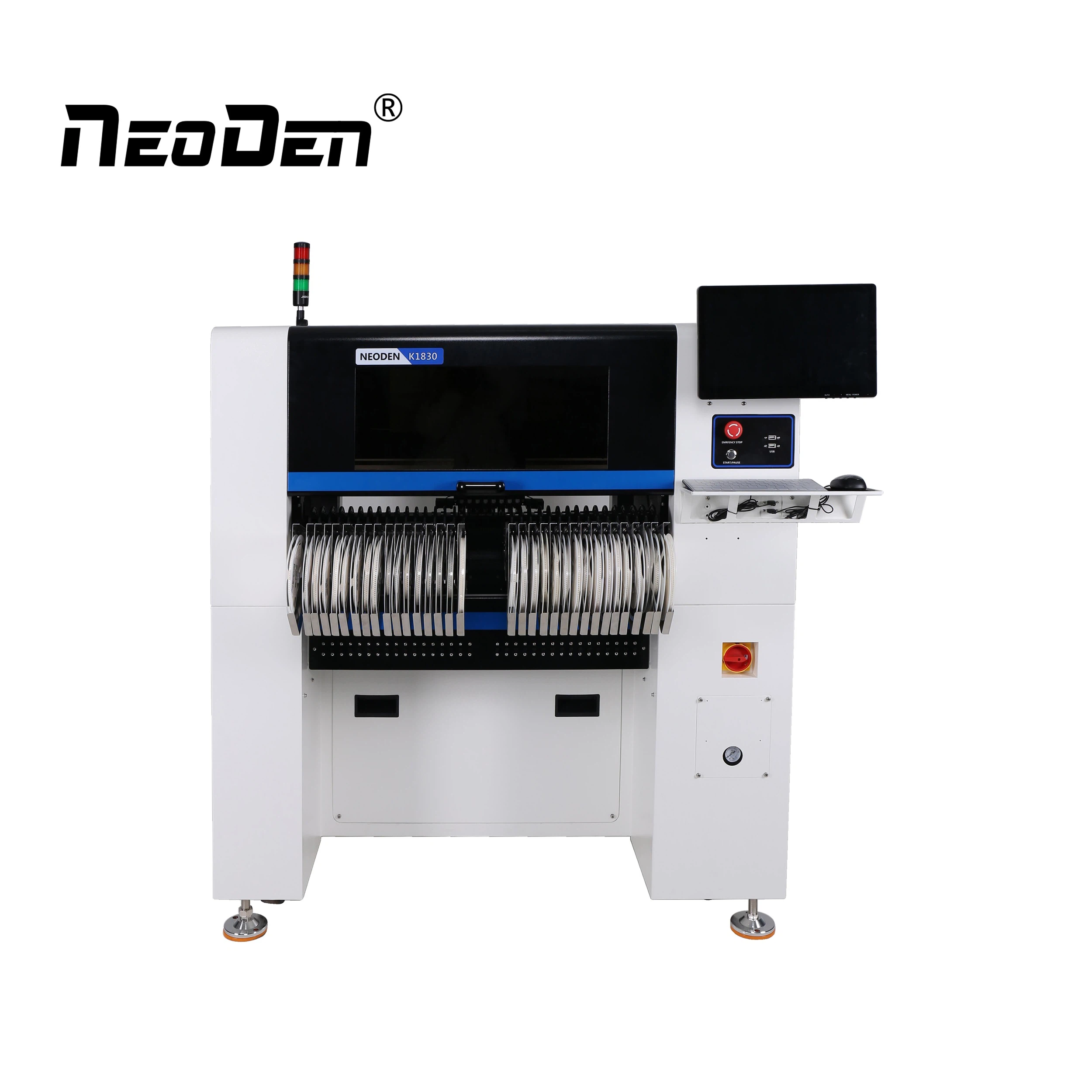

 | черта 1. 8 Синхронизирани дюзи, които осигуряват повторяема точност на поставяне с висока скорост. 2. SMT изберете "" машина работи на високо стабилна и сигурна Операционна система Linux. 3. Двойни марки камери, за да достигне до крайните крайни подавачки за по-добро калибриране. 4. Система от камери с висока разделителна способност и високоскоростен компонент подобрява общата скорост на PNP машината. 5. Интерфейсът за комуникация Ethernet за всички вътрешни сигнали за пътуване прави машината да работи по-стабилна и гъвкава. 6. Затворена линия Servo контрол система с обратна връзка прави най-добрият SMT избор и място машина, за да функционира по-точен. 7. Мястото за избор на пневматично подаващо устройство може да бъде калибрирано автоматично и бързо, за да се осигури лесна работа и висока ефективност. 8. PCB местоположение може да се калибрира автоматично и бързо, въз основа на правилната и конкретна заявка за поставяне. |
| Машина за SMT |  |
Ако работите с електроника, може да сте чули термините печатна платка (PCB) и печатна платка (PCBA).
Докато някои хора използват тези термини взаимозаменяемо, те не означава непременно едно и също нещо. И какво са те? И каква е разликата между PCB и PCBA?
печатна платка – печатна платка
А ПХБ е механична основа, в която електронни компоненти могат да бъдат монтирани, за да завършите предвидената верига. Самата платка съдържа проводим модел или следа, и субстрат обикновено, изработени от стъкло епоксидна смола материал. Например, основната платка може да бъде разделена на 4, 6 или 8 сигнални слоя, като най-често срещаните са 4 и 6-слоя. Както подсказва името, моделът на печатната платка е изработен от печатен компонент, печатна платка или комбинация от двете. Проводимият модел е отпечатан или изписан върху изолиращо епоксидно стъкло според предварително определен дизайн.
Как се използва платка с печатни платки?
PcB може да бъде персонализирана за използване в електронни устройства като телевизори и радиостанции, мобилни телефони, фотоапарати и компютърни части като дънни платки и графични карти. ПХБ се използват също така и в производството на осветителна техника, медицинско оборудване, автомобилна промишленост и повечето промишлени машини.
ПХБ е основна структура в уредите, тъй като поддържа електронните компоненти и служи като електрическа връзка за елементите. Уникалните характеристики на печатните платки могат да бъдат обобщени, както следва:
Окабеляване с висока плътност, лек и малък размер, който е идеален за миниатюризация на въпросното електронно оборудване
Благодарение на графичната консистенция и повторяемостта, PBC дава възможност за спестяване на поддръжка, отстраняване на грешки и време за проверка на оборудването.
Производството му може да бъде автоматизирано, за да се намали цената на електронните уреди.
Видове печатни платки
PCB се предлагат в различни форми, както следва:
1. Еднослойни печатни платки
Също така се нарича едностранен печатни платки, това е най-простият и най-често използваните печатни платки в повечето електроника, тъй като тя е лесна за проектиране и производство. Еднослойната печатна платка е покрита с един слой от проводников материал, често мед. Слой от спойка маска се използва за защита на печатни платки от окисляване. А копринени маркира компонентите на печатни платки. Този тип печатни платки се използва в ниска цена, но насипни производствени приложения като принтери, радио, и калкулатори.
2. Двуслойни печатни платки
Известен също като двустранен печатен платки, този печатен материал има слой от проводимост, обикновено мед, прилага както отгоре, така и долна страна на дъската. Основното предимство на тази платка пред неговия едностранен колега е повишена гъвкавост и намален размер, което прави схемата компактна. Той се използва често в индустриални контроли, UPS системи, конвертори, телефони, устройства за наблюдение на мощност, усилватели и ОВК приложения.
3. Многослойни печатни платки
Този тип на печатни платки идва с повече от два проводими слоеве на мед. Платката е обезпечена чрез сандвичи лепило между изолациите, за да се гарантира, че веригата не е повредена от излишната топлина. Той се използва в сложни приложения като сателитни системи, GPS технология, файлови сървъри, и оборудване за съхранение на данни и медицинско оборудване.
Други видове ПХБ включват гъвкава печатни платки, твърда платка и гъвкава платка.
PCBA – печатна платка монтаж
Съкращението на печатна платка +монтаж, PCBA е целият процес на преминаване на ненаситени платка чрез покритие чрез дупка (PTH) и повърхност монтирани технология (SMT) процеси. Тези процеси предвиждат всички електронни компоненти да бъдат поставени и запоени върху празна платка pcb и включват печат на запояване паста, компонент разположение, ръчно, вълна или преформа запояване и различни форми на QC инспекция.
Компоненти на PCBA
По време на процеса на сглобяване, празна платка pcb е пълнена или населена с електронни компоненти, за да образуват функциониращ печатен печатен блок (PCA) или PCBA. Чрез използване на технологията за прокопаване електронните компоненти се монтират в отвори, които са заобиколени от проводими подложки. С помощта на SMT, компонентите се поставят върху печатната платка, за да се гарантира, че щифтовете се подравняват с проводимите подложки. Когато електронните компоненти закрепват от двете страни на дъската, компонентите от едната страна на дъската трябва да се придържат към борда чрез използване на лепило преди запояване.
Населено PCBA борда може да се тества с помощта на един от следните начини:
При изключено захранване платката може да бъде инспектирана визуално или с помощта на автоматичен инструмент за оптична проверка.
При изключено захранване може да се извърши анализ на аналогов подпис. Този анализ се нарича "тестване на електрозахранването".
При включване, тестването на
И накрая, може да се направи функционален тест, за да се установи дали платката прави това, което е било проектирано да направи.
От описанията по-горе, ние можем да определим, че PCBA се отнася до поток на обработка, или пълната платка, докато платката се отнася до празна печатна платка без електронен.
