Резистори от метално фолио
Резисторите от метално фолио са направени от относително дебело (няколко микрона или повече) метално фолио, прикрепено към изолиращ субстрат. Към момента на писане те са избраната технология, когато се изискват точност и стабилност, с допустими отклонения до ±0.005 процента и температурни коефициенти под 1 PPM/градус. Други резистори имат мощност на консумация от няколко или десетки вата, като същевременно поддържат отлична стабилност във времето и температурата; такива резистори са много подходящи за свързана с търговията метрология и други приложения, където поддържането на точност при редица условия е много важно.
Резистори от метален оксид
Резисторът от метален оксид е резистор от тънък филм, в който резистивният компонент е образуван от оксид на някакъв метал, а не от самия метал. По същество металният оксид е остатъчният продукт от изгарянето на основния метал отново в кислород и както може да се очаква, тези материали са доста устойчиви на високи температури; тъй като е трудно да се запали нещо, което е напълно изгоряло ...... основното предимство на металооксидните резистори идва от това свойство; те имат по-висока максимална работна температура и по-добри характеристики за справяне с импулсно натоварване от обичайните въглеродни и метални резистори и по-добри характеристики за справяне с импулсно натоварване. Първоначалните толеранси са сравними с тези, открити в продуктите от въглероден филм, а оксидните продукти предлагат по-ниски температурни коефициенти; продуктите с метален филм предлагат подобрения и в двете области в сравнение с оксидните продукти. Очаква се резисторите от оксиден филм да предложат по-добри шумови характеристики от резисторите на базата на въглерод, макар и не толкова добри, колкото предлаганите от типовете метални филми. Най-често срещана в пакети с проходни отвори с мощност 1 - 5 вата, технологията с оксиден филм обикновено се използва за производство на много високи стойности на съпротивление в диапазона от 10 MΩ и по-висок, въпреки че пълна гама продукти от ниво под 1 ом до налични са по-високи стойности на съпротивление.

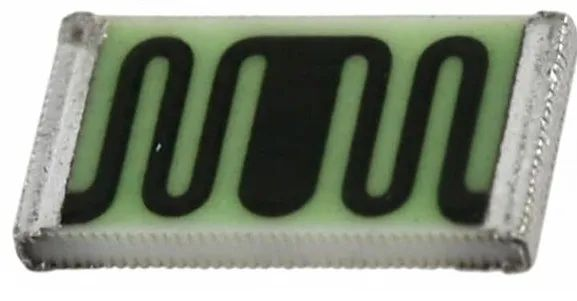

Дебелослойни резистори
Дебелослойни резистори, в които резистивните компоненти са отложени върху субстрат чрез метод, подобен на ситопечат. Този процес е по-евтин от отлагането на тънък слой и компонентите обикновено са с дебелина от десетки до стотици микрони. Въпреки че действителните дебелини на компонентите могат да се припокриват между "тънки" и "дебели" филмови продукти, методът на отлагане е разграничаващият фактор.
Пастообразният материал, използван за композицията в дебелослойни резистори, съдържа смес от фино раздробен резистивен материал и материал с по-високи електрически изолационни свойства, който се изпича и втвърдява в стъклоподобно вещество с проводяща ретикулярна микроструктура, подобна на тази на карбиден резистор. Разликите в материалите и използването на процес на горещ синтез вместо органично свързващо вещество дават резистивни състави, които са значително по-малко резистивни от карбидните резистори и са по-стабилни в параметрите си, но все още са относително шумни и чувствителни към температура в сравнение с много други резистивни състави. Въпреки това, общата маса на резистивния състав има тенденция да бъде много по-малка от тази на карбидния резистор, така че дебелослойните резистори имат потенциала да бъдат чувствителни към ESD и повреда от подобни преходни процеси, въпреки че могат да осигурят много по-високи максимални работни температури отколкото карбидни резистори. Методът на подстригване, използван за постигане на крайната стойност, и специфичната формула на използвания дебел филмов състав имат значително влияние върху здравината на крайния резистор, който обикновено е малко по-малко здрав от този на тънкослойния резистор. Дебелослойните резистори, предимно във форма за повърхностен монтаж, в момента доминират като резистори с общо предназначение и са много подходящи за приложения, изискващи по-ниска цена (в сравнение с тънкослойните резистори) с по-малко увеличение на шума и изисквания за стабилност. Такива приложения могат да включват, например, баластни резистори за малки индикаторни светодиоди или издърпващи резистори за логически сигнали.
Жични резистори
Теличните резистори са конструирани по начин на навиване на тел и се предлагат предимно във форма за монтаж през отвор и шаси. Те се характеризират с нисък токов шум, добра толерантност към краткотрайно претоварване и често имат много значителна паразитна индуктивност, която в някои продукти се смекчава чрез използването на плътно прилягаща конфигурация с навита тел. Допустимите отклонения и температурните коефициенти варират от продукт до продукт; могат да бъдат постигнати проектни точности от по-малко от 0.1 процента и температурни коефициенти от няколко десетки PPM/градус, въпреки че по време на писането на това писане множество налични продукти са посочени с толеранси по-близо до 1 процент и 200 PPM / степен или по-малко.
Резюме
Резисторите са голям брой компоненти, използвани в електронните схеми, и ние избираме правилните резистори, за да оптимизираме регулирането и стабилизирането на тока и напрежението във веригата според изискванията на веригата, което позволява на дизайна да постигне по-точни и надеждни резултати в приложението .
