Малка машина за избор и поставяне
NeoDen 3V е спрян от производство. Търсите надстройка?
Открийте NeoDen YY1, по-мощна и-рентабилна алтернатива, създадена да надхвърли вашите нужди.

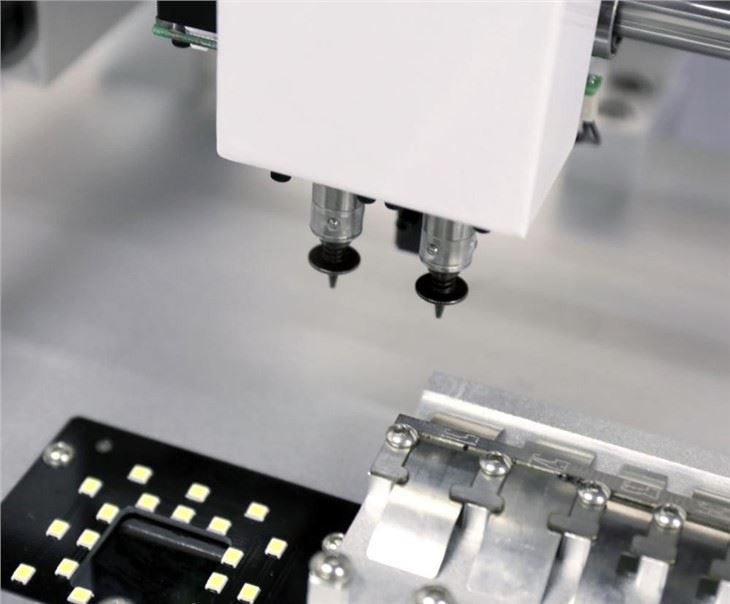

NeoDen 3V Малка машина за вземане и поставяневидео
Характеристика
|
Модел |
NeoDen3V (стандартен) |
NeoDen3V (Разширено) |
|
Брой глави |
2 |
2 |
|
Подравняване |
Визия |
Визия |
|
Въртене |
±180 градуса |
±180 градуса |
|
Ставка на разположение |
5000CPH (без визия); 3500CPH (с визия) |
5000CPH (без визия) 3500CPH (с визия) |
|
Капацитет на захранващото устройство |
Устройство за подаване на лента: 24 (всички 8 mm) |
Устройство за подаване на лента: 44 (всички 8 mm) |
|
Вибрационен фидер: 0~5 |
Вибрационен фидер: 0~5 |
|
|
Устройство за подаване на тави: 5~10 (поддържа се персонализиране) |
Устройство за подаване на тави: 5~10 (поддържа се персонализиране) |
|
|
Размер на дъската |
Максимум: 320*420 мм |
Максимум: 320*390 мм |
|
Обхват на компонентите |
Най-малки компоненти: 0402 |
Най-малки компоненти: 0402 |
|
Най-големи компоненти: TQFP144 |
Най-големи компоненти: TQFP144 | |
|
Максимална височина: 5 мм |
Максимална височина: 5 мм | |
|
Брой помпи |
3 |
3 |
|
Точност на поставяне |
±0,02 мм |
±0,02 мм |
|
Оперативна система |
Windows XP-NOVA |
Windows XP-NOVA |
|
мощност |
160~200W |
160~200W |
|
Електроснабдяване |
110V/220V |
110V/220V |
|
Размер на машината |
820(Д)*650(Ш)*410(В) мм |
820(Д)*680(Ш)*410(В)mm |
|
Размер на опаковката |
1001(Д)*961(Ш)*568(В)mm |
1001(Д)*961(Ш)*568(В)mm |
| N.W./G.W. |
55 кг/80 кг |
60 кг/85 кг |
Осигуряване на-линия за монтаж на SMT на едно гише
Свързан продукт
 |
 |
 |
| Шаблон прмежду FP2636 | SMT машина за вземане и поставяне NeoDen4 | Машина за вземане и поставяне NeoDen K1830 |
Въведение
Стенсил принтер FP2636
Шаблон за подготовка на материала
Използват се все повече и повече микро компоненти, как да се вземе предвид количеството спояваща паста върху големи и малки подложки:
Контролът на формата и размера на отвора на шаблона е най-директният метод
Има голяма разлика в количеството спояваща паста в успоредна и вертикална посока. Когато отваряте дупки върху шаблона, ширината на отваряне в успоредна посока трябва да бъде съответно намалена.
SMT машина за вземане и поставяне NeoDen4
Машина за вземане и поставяне на визуална система NeoDen4, с висока скорост и точност, компактно тяло, ниска мощност, стабилно качество и лесна работа. Той използва нашата новоразработена система за подаване, която може да помогне за лесна смяна на лентата и безпроблемно инсталиране, заедно със своята визуална система и система за подаване на релси, ангажирани да създадат голяма стойност за клиентите в действителното производство на печатни платки. NeoDen4, машината за вземане и поставяне от 4-то поколение на NeoDen Tech, е независимо проектирана и разработена с патенти и CE сертификат.
SMT машина за вземане и поставяне NeoDen K1830
Поддържа избор на лява камера и дясна камера (потребителят може да избере камерата за калибриране според действителната ситуация), също така може да избере камера с настройка по подразбиране, машината ще използва съответната камера по време на работа.
С изключение на координатите на точката за маркиране, настройките за мин., макс., източник на светлина, яркост, обхват, степен на кръг, режим, камера са едни и същи, независимо дали са импортирани автоматично или ръчно.
Добавяне и изтриване на точка за маркиране: Щракнете върху „ново“, за да добавите точка за маркиране, щракнете върху „изтриване“, за да премахнете избраната точка за маркиране, която искате.
ЧЗВ
Q1:За първи път използвам такъв тип машина, лесна ли е за работа?
A: Да. Има ръководство на английски и видео с ръководство, което ви показва как да използвате машината.
Ако има някакво съмнение в процеса на работа с машината, моля не се колебайте да се свържете с нас.
Предоставяме и услуги на-на място в чужбина.
Q2:MOQ?
A: 1 комплект машина, смесена поръчка също е добре дошла.
Q3:Можем ли да персонализираме машината?
A: Разбира се. Всички наши машини могат да бъдат персонализирани.
