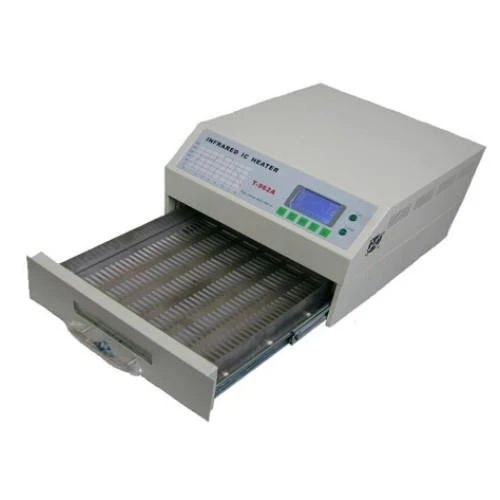

Направи си сам фурна Reflow

Параметри за фурна за преливане

Захранващо напрежение: AC220V/ 50Hz, AC110V/60Hz

Изходна мощност: 1500W

Максимална площ на запояване: 300×320 мм

Температурен диапазон: 0 градуса -280 градуса

Време на цикъл: 1-8 мин

GW: 15 кг

Размер на опаковката: 51x45x33см

Особено добър избор за клиенти, които предпочитат прототипния проект като стартово устройство.

И ние можем да предоставим-малка производствена линия на едно гише, за да ви помогнем да спестите разходи.

Стандартна процедура за сглобяване на борд

Стъпка 1. Принтер за запояване

Поставете малко парче спояваща паста върху всяка подложка, където ще седи компонент. За да се ускори този процес, върху дъската се поставя шаблон, върху който с метална чистачка се намазва пастата.


Стъпка 2. Машина за избор и поставяне

След като платката е нанесена с паста, трябва да поставим компонентите отгоре (Това може да се направи на ръка или с машина.). Машината за избор и поставяне (PNP) използва вакуум, за да повдигне компонент от парче лента, да го завърти в правилната ориентация, след което да го постави върху печатна платка, която е покрита с паста за запояване. Необходими са няколко часа, за да се настрои машина за изграждане на сглобката, но след като всичко стартира, това е много бързо.


Стъпка 3. Фурна за претопяване

След избиране-и-поставяне, пастата трябва да се претопи, за да се създаде солидна спойка. Дъските се поставят върху конвейерна лента, която се движи бавно през голяма пещ, излагайки дъските на достатъчно топлина, за да разтопи спойката (около 250 градуса!). Докато дъската се движи през фурната, тя попада в различни температурни зони, което й позволява да се затопли и охлади с контролирана скорост.

Ако предпочитате smt фурна с конвейерна лента, моделът NeoDen IN6 ще бъде добър избор: малък размер със сензорен екран, също и с функция за температурна тестова графика в софтуерната система, допълнителни подробности можете да проверите:https://www.neodensmt.com/reflow-oven/desktop-reflow-oven.html

NeoDen е надежден производител с 10-годишен опит. Досега сме изнасяли в повече от 130 държави и 10000+ комплекта машини по целия свят и сме си изградили добра репутация на пазара. Ние сме в добра позиция не само, че ви доставяме високо-качествени машини, но и отлично след-продажбено обслужване. Добре-обученият инженер ще ви предостави всякаква техническа поддръжка.
