Машина за избор и поставяне за монтаж на печатни платки
P&P машината е онова високо{0}}точно устройство, което изисква чиста работна среда с постоянна температура и влажност, така че е необходима рутинна поддръжка.
Характеристика наМашина Pick And Place с летяща камера:
1.Интегрирана система за летене
2.6 Едновременно повдигане-на главата
3. Скорости на поставяне до 14 000 cph

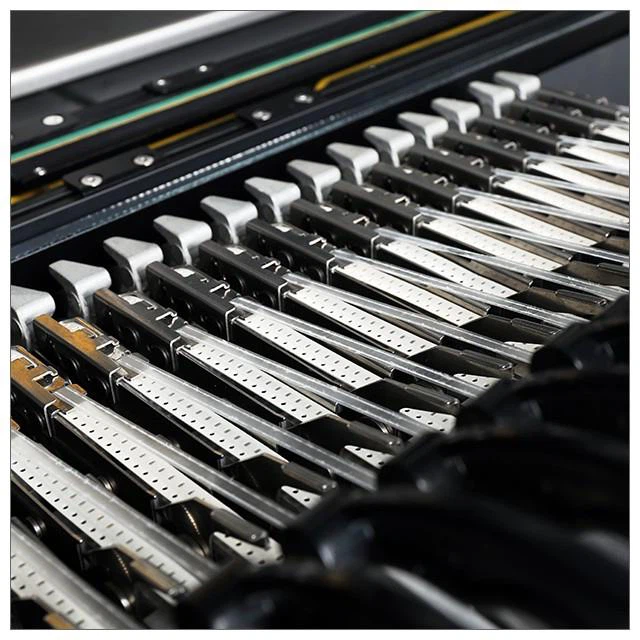

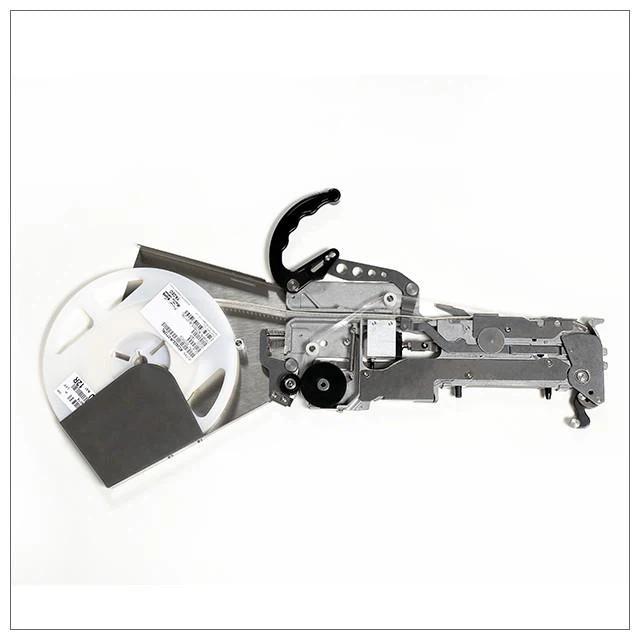

4. До 64 (всички в 8 mm) устройства за подаване на лента
5. Точно поставя широка гама от компоненти, включително 0402, LED, BGA, 0,4 mm стъпка QFP, SMT конектори и много други
6. Panasonic Серво задвижване
Технически параметри наМашина за избор и поставяне:
Максимален размер на дъската
630 * 300 мм (1200 мм по избор)
Брой глави
Глава за поставяне:1 Дюза:6
Макс. капацитет на захранващото устройство за ленти
64 (8 мм или 12 мм фидер)
Приложим размер на захранващото устройство за макара с лента
8 мм, 12 мм, 16 мм, 24 мм, 32 мм, 44 мм, 56 мм
Средна скорост на поставяне
13 500 CPH
Визия номер
8 (1 фидуциална камера, 6 летящи камери, 1 IC камера)
Обхват на компонентите
Най-малки компоненти: 0402, TQFP, QFN, BGA и други конвенционални компоненти
Номер на захранващото устройство
Лентоподаващо устройство:64
Резолюция
X/Y ос:0,01 мм, Z ос:0,1 мм
Въртене
±180 градуса (360 градуса)
Точност на поставяне
0,01 мм
Захранване
AC220V/110V
Мощност
500W
Размер на машината
1420*1220*1665 мм
Въздушен източник
Над 0,6 MP
NeoDen предоставят aпълни решения за монтажна линия на smt, включително пещ за SMT reflow, машина за вълнообразно запояване, машина за вземане и поставяне, принтер за спояваща паста, устройство за зареждане на печатни платки, устройство за разтоварване на печатни платки, устройство за монтаж на чипове, SMT AOI машина, SMT SPI машина, SMT X-Ray машина, SMT оборудване за поточна линия, оборудване за производство на печатни платки smt резервни части и т.н. всякакъв вид SMT машини, от които може да се нуждаете, моля свържете се с нас за повече информация:
Ако имате нужда от малка линия, ние също имаме много възможности за вас.
Поддръжка
Организирайте система за редовна проверка и поддръжка.
Ежедневна проверка
Предмети
Проверете елементите преди включване
①Температура и влага: Температура 20 градуса-26 градуса, влажност 45~70%
②Вътрешна среда: чист въздух без инертен въздух.
③Без безпорядък в зоната за поставяне и поддържайте релсите чисти.
④Без петна по камерите и поддържайте обектива чист.
⑤Няма препятствия около дюзите на главата
⑥Проверка дали дюзите са замърсени, изкривени; Ако е така, моля, почистете или сменете дюзата.
⑦Проверява се дали хранилките са правилно инсталирани в стекове и се потвърждава, че няма претрупване на стека.
⑧Проверка на връзката на въздушния конектор и маркуча за въздух
⑨Проверка на въздушното налягане.
Елементите се проверяват след включване
①Проверка дали мониторът показва нормално след стартиране на системата.
②Проверка дали аварийният бутон може да работи нормално или не.
③Проверява се дали главата за поставяне може да се върне обратно към началото.
④Проверка дали има необичаен шум при движение на главата за поставяне.
⑤Проверка на вакуумното налягане на всички дюзи.
⑥Проверка дали печатни платки се движат по релси гладко или не; Сензорът работи или не.
⑦Проверка дали дъската е добре фиксирана с магнитна лента и щифтове.
Месечен преглед
Предмети
Детайлен оглед
X/Y ос
Уверете се, че няма необичаен шум, докато се движи главата за поставяне.
X/Y мотор
Уверете се, че двигателите X/Y не прегряват.
Дюза
Проверете дали всички дюзи са добри, без огъване и дали повърхността на дюзата е хоризонтална
Маркуч за въздух
Проверявайки връзката между въздушния маркуч и машината, уверете се, че маркучът е в добро положение, без да се износва или изпуска въздух.
Стъпков двигател
Проверка за замърсяване на стъпковия двигател, синхронния ремък, синхронното колело. Уверете се, че моторът на оста Z- може да се движи нагоре, надолу и да се върти плавно.
Мотор по оста Z-
Проверка дали главата за поставяне може да се движи нагоре и надолу плавно. Използвайте пръста си, за да натиснете дюзата, за да проверите дали се движи гладко. Оставете всяка дюза да се насочва нагоре и надолу извън нормалния диапазон.
Вакуумно налягане
Проверка на вакуумното налягане на дюзата. Ако не е нормално, почистете дюзите.
Положително налягане
Проверка дали положителното налягане е нормално.
Оптична ос
Проверка дали е покрито здрач. Моля, поддържайте го чист и смазан
Бутон за работа
Проверете всеки бутон, за да се уверите, че работи добре-
Конектор
Проверете дали маркуча за въздух и съединителя за въздух- са свързани добре.
PCB скоба блок
проверете модела им на износване
LED технология
Ефикасност:ефикасността е метрика, използвана за сравняване на светлинния поток с консумацията на енергия, измерена в лумени на ват. Светодиодите използват 50% до 90% по-малко енергия, за да произведат същото количество светлина като традиционните източници на светлина, което води до спестяване на разходи.
Издръжливост:Светодиодите, като компоненти в твърдо състояние, се различават от крушките с нажежаема жичка и флуоресцентните крушки, тъй като не съдържат тръби или нишки; те са много по-малко податливи на увреждане от външен удар.
Дълъг живот:Електронните компоненти в LED осветителните тела имат средно 50 000 часа живот, много по-дълго от традиционните източници на светлина. Дълъг живот означава много по-ниски разходи за поддръжка и подмяна, когато се сравняват LED светлините с традиционните източници на светлина.
Екологични:LED светлините не съдържат живак или хлорофлуоровъглероди (CFC), издържат по-дълго и произвеждат по-малко отпадъци и са направени от напълно рециклируеми материали. Дори алуминиевите тела и корпуси могат да бъдат направени от пост{1}}индустриален рециклиран материал.
Производителност:Скорошни проучвания показват значителни печалби в производителността, след като традиционните източници на светлина са заменени с LED технология.
Други LED предимства
Работете в студена среда
Моментално включване
Безшумна работа - Без трептене или бръмчене
Възможност за слънчева енергия
Димируем
Възможност за сензор за движение
