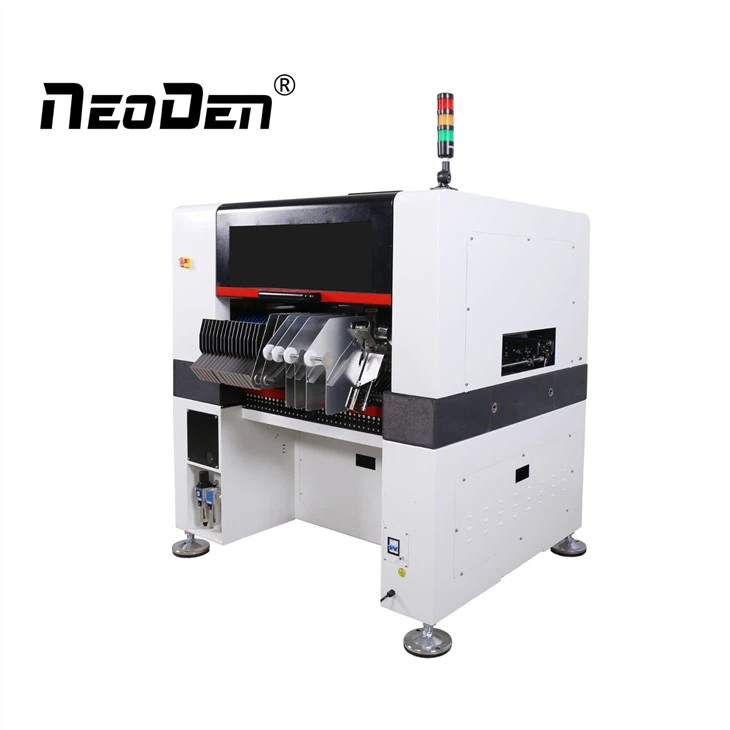

NeoDen10 е спрян от производство. Търсите надстройка?

Открийте NeoDen N10P - по-мощна и превъзходна алтернатива, която е идеалният избор за вашите нужди.

Открийте NeoDen N10P

Характеристика

1. Оборудва камера с двойна маркировка + двустранна високопрецизна летяща камера, осигуряваща висока скорост и точност, реална скорост до 13 000 CPH.

Използване на алгоритъм за-изчисление в реално време без виртуални параметри за отчитане на скоростта.

2. Магнитната система за линеен енкодер в реално-време следи точността на машината и позволява на машината автоматично да коригира параметъра за грешка.

3. Отпред и отзад с 2 системи за разпознаване на високоскоростни летящи камери от четвърто поколение, US ON сензори, 28 mm индустриален обектив, за летящи снимки и разпознаване с висока точност.

Спецификация

детайл

Високоскоростна дюза

8 синхронизирани дюзи

Осигурете повтаряща се точност на поставяне

Пневматична хранилка

66 макара за подаване на лента

Лесна работа и висока ефективност

Система за зрение

Двойни марки камери

Предна и задна камера за полет с висока разделителна способност

Задвижващ мотор

Серво мотор Panasonic A6

Направете машината да функционира по-точно

компютър

Размер на дисплея: 12 инча

Прави машината по-удобна за използване

Предупредителна светлина

Троен цвят на светлината

Красив и елегантен дизайн на индикатора

Нашето предимство

Предоставете инструкции за продукта.

YouTube видео уроци.

Опитни-техници за следпродажбено обслужване, 24-часово онлайн обслужване.

С нашата собствена фабрика и повече от 10 години опит в SMT индустрията и PNP машината.

Можем да предоставим на клиентите най-{0}}рентабилните продукти.

Ако имате нужда, не се колебайте да се свържете с нас за повече информация.

За нас

Фабрика

Сертификация

Изложба

Какво прави машината за избор и поставяне?

Изберете и поставете типове машини

Според действието на машината за вземане и поставяне може да се раздели на тип арка с подвижно рамо и машина за вземане и поставяне тип купол.

Според степента на автоматизация, тя може да бъде разделена на полу-автоматичен ръчен тип, полу-автоматичен тип и напълно автоматична SMT машина.

Според функцията и скоростта на машината за вземане и поставяне, тя може да бъде разделена на високо-прецизна мулти-функционална SMT машина (наричана още универсална машина, основно високо-прецизни, тесни стъпки, големи и неправилни устройства) и високо{3}}скоростна машина за вземане и поставяне (основно залепване на малки компоненти).

В зависимост от позицията на захранващото устройство на SMT машината и броя на машинните глави за избиране и поставяне, те могат да бъдат разделени на големи, средни и малки машини и модулни машини.

Как работи машината за избор и поставяне?

Принцип на работа на машината за избор и поставяне - тип арка

Принцип на работа на машината за избор и поставяне на арка:

Първият компонент Feeder, субстратът е фиксиран, главата за поставяне в фидера и субстратът да се движат напред и назад, компонентът от фидера навън, а след това след позицията на компонента и посоката на регулиране и накрая поставете върху субстрата.

Предимствата на този тип машини са:

Проста структура на системата, висока прецизност, подходяща за различни размери и форми на компоненти, дори оформени компоненти, захранващите устройства се предлагат под формата на ленти, тръби и тави. Подходящ за малки и средни-производства, може да се комбинира и с повече от една машина за масово производство.

Принцип на работа на машината SMT - тип купол

Принцип на работа на машината за избор и поставяне на кула:

Устройството за подаване на компоненти е поставено върху движеща се материална кола с една координата, субстратът е поставен върху подвижна маса с координатна система X/Y, главата на машината за избиране и поставяне е инсталирана на купола, когато работи, машината за материали ще премества подавача на компонента, за да вземе местоположението на материала, вземете и поставете вакуумната засмукваща дюза на главата на машината в местоположението на материала, за да вземете компонента, чрез въртенето на купола за избиране и поставяне на местоположението на машината, в процеса на въртене след компонента. По време на процеса на въртене, след регулиране на позицията и посоката на компонентите, компонентите се поставят върху субстрата.

Тази машина е с превъзходна скорост и е подходяща за масово производство, но може да се използва само за компоненти, опаковани в ленти. Ако това е плътен крак, голяма интегрална схема, само опаковка на тава, тя не може да бъде завършена, така че разчита и на други машини да работят заедно.

Ако имате нужда, моля, не се колебайте да изпратите вашето запитване.
