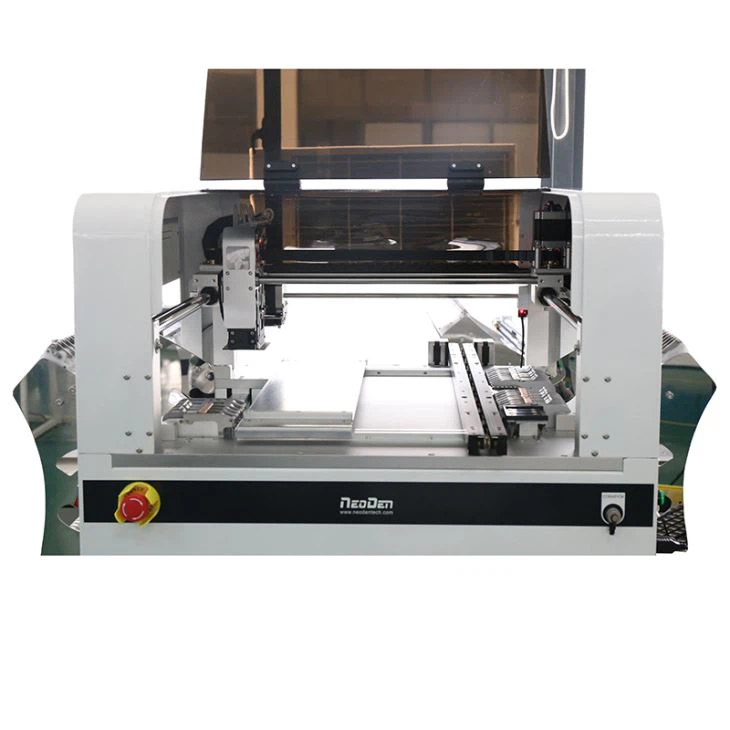

Low и Deskotop машина за избор и поставяне
Модел №: Neoden 4
Изпрати запитване
Product Details ofLow и Deskotop машина за избор и поставяне
ниска и настолна машина за избор и поставяне
Други видеоклипове за разположение могат да проверят за реф.
1. Поставяне на LED от NeoDen4 със свързан конвейер
https://www.youtube.com/watch?v=QVwoeYyHx8c
2. SMT производствена линия на NeoDen4
https://www.youtube.com/watch?v=moKGPF1dnRI
3. Видеоклип за поставяне на NeoDen4 на 0603, SOT23, MSOP20
https://www.youtube.com/watch?v=Vdg1c-LzkRk
4. Бърз преглед на наш редовен клиент
https://www.youtube.com/watch?v{{0}}EPbVxtJrZA0&list=PLZBacJH5m2TE85uQewYcBJwu7ZYRmt6ll&index=24
5. NeoDen4 се справя с 1.2m LED лента
https://www.youtube.com/watch?v=vwKmE7UrbKY
Особеност
1. с високоскоростна промишлена CCD камера с визуална система осигурява висока точност
2. онлайн двойните релси помагат на дъската за автоматично подаване непрекъснато по време на монтажа.
3. скорост с визия: 5000cph
4. поддържа прекалено дълга LED лента 1,2 м.
5. водеща технология за преместване на маркировъчни точки в SMT линия.
6. 4 монтажни глави, въртене на 360 градуса.
7. поддържа компоненти 0201, BGA, SOT-23, QFN и т.н., които се нуждаят от висока точност.
8. на базови прозорци
Спецификации
| Брой глави | 4 бр. с активиран Vision | Ставка на разположение | с визия: 5000cph |
| Височина на компонента | 5 мм | Капацитет на тавата за IC/IC | 5 |
| Капацитет на хранилката | Устройство за подаване на макара с лента: 48 | Размери на компонентите | Най-малък размер на компонента: 0201 |
| Вибриращи хранилки: 5 | Най-голям размер на компонента: TQFP240 | ||
| Резолюция | X/Y ос: {{0}}.01mm; Z ос: 0,1 мм | Завъртане | 360 градуса |
| Точност на позициониране | +/-0.02MM | XY повторяемост | +/-0.02MM |
| Приложима печатна платка■ площ | С вътрешни релси: 270х1500 мм | Захранване | 110v/220v |
| Зона за поставяне | Без тава за вафли: 310x1500 мм | Външни размери | Машина: 87*68*48CM |
| С 1 тава за гофрети: 140x1500 мм | Размер на опаковката: 94*74*65CM | ||
| Мощност | 180w | Тегло | Нетно тегло: 60KGS, Бруто тегло: 80KGS |
За нас
фабрика
NeoDen предоставя пълни решения за монтажна линия за SMT, включително пещ за SMT reflow, машина за вълнообразно запояване, машина за вземане и поставяне, принтер за паста за запояване, устройство за зареждане на печатни платки, устройство за разтоварване на печатни платки, устройство за монтаж на чипове, SMT AOI машина, SMT SPI машина, SMT рентгенова машина, SMT оборудване за поточна линия, оборудване за производство на печатни платки smt резервни части и т.н. всякакъв вид SMT машини, от които може да се нуждаете, моля свържете се с нас за повече информация:
сертифициране
изложба
Популярни тагове: Low and Deskotop Pick and Place Machine, Китай, производители, доставчици, търговия на едро
