Общи роли на резистори в серия.
Тъй като импедансът на източника на сигнал е много нисък и импедансът между сигналната линия не съвпада, след серията резистор можете да подобрите ситуацията на съвпадение, за да намалите отраженията, да избегнете трептения и т.н.
Общи методи за съгласуване на импеданс
1. Използвайте трансформатор, за да направите импедансно преобразуване.
2. използването на последователни / паралелни кондензатори или индуктори, което често се използва при отстраняване на грешки в RF вериги.
3. използване на подхода на последователни/паралелни резистори. Някои драйвери имат относително нисък импеданс, можете да свържете подходящ резистор последователно, за да съответства на предавателната линия, като например високоскоростни сигнални линии, понякога последователно с няколко десетки ома съпротивление. И някои приемници са с по-висок входен импеданс, можете да използвате метода на паралелен резистор, за да съвпаднете с предавателната линия, например приемник на шина 485, често в паралел с съвпадащ резистор 120 ома на терминала за линия за данни.
4. промяна на силата на импеданса. Регулирайте стойността на импеданса на товара чрез последователно и паралелно свързване на кондензатори, индуктори и товари, за да постигнете съвпадение на импеданса на източника и товара.
5. Регулирайте предавателната линия. Регулирането на предавателната линия е да се удължи разстоянието между източника и товара, с кондензатори и индуктори за регулиране на импедансната сила до нула. В този момент сигналът няма да бъде излъчен, енергията може да бъде погълната от товара. Високоскоростно окабеляване на печатни платки, общият импеданс на подравняване на цифровия сигнал е проектиран на 50 ома. Общото правило е, че коаксиален кабел бейсбенд 50 ома, честотна лента 75 ома, усукана двойка (диференциал) за 85-100 ома.
Тъй като серийният резистор, с разпределителния капацитет на сигналната линия и входния капацитет на натоварването и т.н., образуват RC верига, която ще намали стръмността на ръба на сигнала. Както знаете, ако ръбът на сигнала е много стръмен, съдържащ голям брой високочестотни компоненти, ще има радиационна интерференция, освен това също лесно се генерира превишаване.
Обикновено използването на такъв резистор се разглежда само във високоскоростни сигнални линии. В случая с ниска честота обикновено става въпрос за директна връзка.
Следващият раздел ще обясни ролята на серийното свързване на резистори в конкретни случаи.
1. SPI сигнална линия
SPI сигналът на серийния резистор, обикновено няколко десетки ома или така, обикновено има следните роли.
а. съгласуване на импеданса. Тъй като импедансът на източника на сигнал е много нисък и импедансът между сигналната линия не съвпада, след серията от резистор може да се подобри ситуацията на съвпадение, за да се намалят отраженията.
b. скоростта на SPI е висока, резистор в серия, с линеен кондензатор и капацитет на натоварване за образуване на RC верига за намаляване на стръмността на сигнала и избягване на превишаване, превишаването понякога може да повреди чипа GPIO, разбира се, EMI също е добро, особено високоскоростна верига.
° С. удобство при отстраняване на грешки, много от чиповете вече са BGA, QFN пакет, сериен резистор, отстраняването на грешки с осцилоскоп за улавяне на формата на вълната е удобно.
2. LDO вход
Когато LDO VIN е абсолютен максимум близо до захранващото напрежение, по това време и не искате да променяте LDO с висока спецификация, за да спестите разходи, тогава можете да свържете резистор с малко съпротивление, който може да абсорбира част от напрежението и тока , когато страната на захранването на по-голям скок, резисторът ще бъде предшестван от по-малка цена.
Да предположим, че повреда на LDO, късо съединение на VIN и GND, поради наличието на сериен резистор R, също ще избегне късо съединение на захранването SYS_5V и GND.
3. TVS преди и след серийния резистор
Резисторите от серията TVS обикновено се свързват по два начина, първият фигурен резистор пред TVS, вторият фигурен резистор след TVS, двата сценария за използване на веригата не са еднакви.

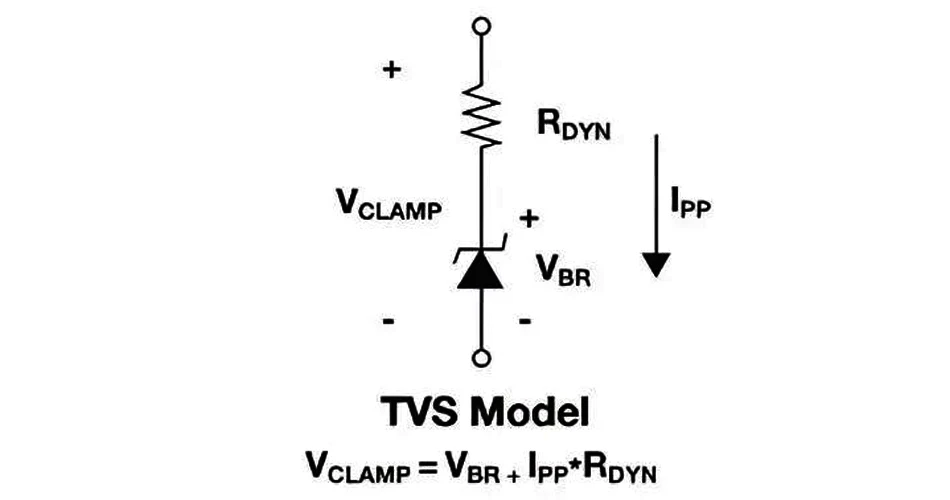

а. За първата фигура първо помислете за размера на пренапрежението, ако не е голямо, можете да изберете подходящ мощен резистор, резисторът пред TVS ще абсорбира много малка част от тока, след като токът на пренапрежение IPP е малък, съответстващ на TVS Vc (напрежение на клема), също ще стане по-малък, по-добра защита за задния товар.
b. за втората фигура, TVS първо абсорбира по-голямата част от пусковия ток, част от остатъчното напрежение или остатъчния ток, ще премине през резистора R2, ограничението на тока на делителя на вторичното напрежение, може да защити по-добре натоварването отзад. Ако задното натоварване е много по-голямо от R2, ограничаването на тока на делителя на напрежението ще бъде минимално, R2 всъщност няма роля.
