Как да направим печатна платка (PCB) \ t

Ако сте в електрониката, ПХБ са едни от най-често срещаните неща, които ще видите. Тези дъски правят живота ни по-лесен, като елиминираме всички тези свързващи проводници и дъски. Ако е правилно проектиран, той ще намали размера на устройството ви и може да изглежда много секси.

Какво е платка? Печатната платка (PCB) механично поддържа и електрически свързва електронни компоненти, като използва проводящи следи, подложки и други елементи, гравирани от медни листове, ламинирани върху непроводима основа. Печатната платка има предварително проектирани медни песни на провеждащ лист. Предварително зададените следи намаляват окабеляването, като по този начин намаляват повредите, възникнали поради хлабави връзки. Човек просто трябва да постави компонентите на PCB и да ги запоява.

В този урок ще ви покажа как можете лесно да правите печатни платки у дома. Това ще ви спести много време от отстраняване на грешки и двойна проверка на връзките на макет. Можете дори да направите свой собствен Arduino, след като преминете през този наръчник за DIY Arduino след това. Така че, седнете и вижте как се прави!

Какви са различните начини за създаване на Circuit Board?

Във всичките три основни метода можете да направите PCB:

1.Информация на гланцова хартия.

2.Кръг на ръка върху PCB.

3. лазерно острие.

Тъй като лазерният метод е индустриален метод за създаване на ПХБ, ще разгледаме детайлно първите два метода.

Дизайн на печатни платки:

PCB дизайн обикновено се прави чрез конвертиране на схематичната схема на схемата в PCB оформление, използвайки софтуер за оформление на печатни платки. Има много готини софтуерни пакети с отворен код за създаване и проектиране на PCB оформление.

Някои от тях са изброени тук, за да ви дадат начален старт:

1. Cadsoft Eagle

2. PCBWizard

Проектиране на електрическа схема в Cadsoft Eagle:

В Eagle: File> Export> ImageBe определете DPIG на 1200 за по-добро качество

Какви материали са необходими, за да се направи платка?

Необходими са също: прах / разтвор на FeCl3 (същия като ецващия разтвор), фото / гланцирана хартия, постоянен черен маркер, нож, шкурка, кухненска хартия и памучна вата.

За този урок, нека да обмислим да направим PCB за прост проект - Touch Switch, използвайки IC555.

СТЪПКА 1: Вземете разпечатка на оформлението на платката

Вземете разпечатка от оформлението на Вашата печатна платка с помощта на лазерен принтер и фотохартия A4 / гланцова хартия. Имайте предвид следните точки:

• Трябва да вземете отпечатаното огледало.


• Изберете изхода в черно както от софтуера за проектиране на печатни платки, така и от настройките на драйвера за принтера.


• Уверете се, че разпечатката е направена на гланцовата страна на хартията.


СТЪПКА 2: Нарежете медната плоча за платката

Нарежете медната платка според размера на оформлението с помощта на ножовка или нож.

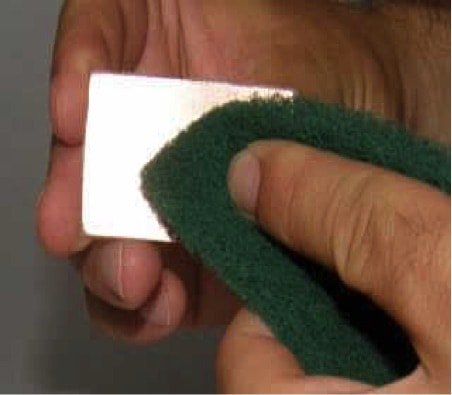

След това разтрийте медната страна на платката с помощта на стоманена вълна или абразивни гъби. Това премахва горния оксиден слой от мед, както и фоторезистния слой. Шлифованите повърхности позволяват на изображението от хартията да се придържа по-добре.

СТЪПКА 3: Прехвърлете печатната платка върху медната плоча

Метод 1: Метод с желязна хартия (за сложни схеми)

Прехвърлете отпечатаното изображение (взето от лазерен принтер) от фотохартията към дъската. Уверете се, че въртите горния слой хоризонтално. Поставете медната повърхност на дъската върху отпечатаното оформление. Уверете се, че платката е подравнена правилно по протежение на границите на отпечатаното оформление и използвайте лента, за да държите дъската и отпечатаната хартия в правилната позиция.

Метод 2: Ръчна верига на PCB (за обикновени и малки вериги)

Използвайки схемата като отправна точка, начертайте основна скица върху медна плоча с молив. След като вашата скица изглежда добре, проследете над нея с постоянен черен маркер.

СТЪПКА 4: Заредете веригата от хартията върху платката на платката

• След отпечатването на гланцирана хартия, ние я изглаждаме с лицевата страна надолу към медната страна, след което загряваме ютията до максималната температура.


• Поставете дъската и фотохартията върху чиста дървена маса (покрита с покривка за маса) с обратната страна на фотохартията, обърната към вас.


• Използвайте клещи или шпатула, задръжте единия край и го дръжте стабилно. След това поставете горещата ютия на другия край за около 10 секунди. Сега изгладете фотохартията с помощта на върха, докато прилагате малко налягане за около 5 до 15 минути.


• Обърнете внимание на ръбовете на дъската - трябва да приложите налягане и да направите гладенето бавно.


• Правенето на дълго натискане изглежда по-добре, отколкото преместването на желязото.


• Топлината от желязото пренася мастилото, отпечатано върху гланцовата хартия, върху медна плоча.


ВНИМАНИЕ : Не докосвайте директно медна плоча, тя ще бъде много силна от желязото.

След гладене поставете отпечатаната плоча хладка вода за около 10 минути. Хартията ще се разтвори, след което можете внимателно да извадите хартията. Извадете хартията, като я отлепете от нисък ъгъл.

В някои случаи, когато премахвате хартията, някои от песните се припадат. На фигурата по-долу можете да видите, че пистата е светла на цвят, затова можем да използваме черен маркер, за да го потъмним, както е показано.

СТЪПКА 5: Разбийте плочата

Трябва да сте много внимателни, докато извършвате тази стъпка.

Първо поставете гумени или пластмасови ръкавици.

Поставете някой вестник на дъното, така че разтворът за офорт не разваля пода.

Вземете пластмасова кутия и я напълнете с малко вода.

Разтварят се 2-3 чаени лъжички от ферихлорид във водата.

Потопете PCB в ецващия разтвор (разтвор на железен хлорид, FeCl3) за около 30 минути.

FeCl3 реагира с немаскираната мед и премахва нежеланата мед от PCB.

Този процес се нарича офорт. Използвайте клещи, за да извадите печатни платки и проверете дали цялото немаскирано място е гравирано или не. В случай, че не е гравиран, оставете го в разтвора още малко време.

СТЪПКА 6: Почистване, обезвреждане и окончателно докосване на платката

Бъдете внимателни, докато изхвърляте ецващия разтвор, той е токсичен за риби и други организми на водна основа! Дори не си мислете да го налеете в мивката, когато сте готови, това е НЕЗАКОННО и може да повреди тръбите ви (хехе, който знаеше, че може да бъдете арестуван, докато правите ПХБ ?!). Вместо това, разредете разтвора и след това го изхвърлете на сигурно място.

Няколко капки разредител (почистващ лак за нокти работи добре) на щипка памук ще премахне напълно тонера / мастилото върху плочата, излагайки повърхността на медта. Изплакнете внимателно и подсушете с чиста кърпа или кухненска хартия. Подстригвайте до краен размер и заглаждайте ръбовете с шкурка.

Сега пробийте дупки с помощта на сонда за печатни платки като този сонда за PCB и запойнете всичките си хладни компоненти на дъската. Ако искате този традиционен зелен вид на ПХБ, нанесете устойчива на спойка боя върху горния лак на печатни платки. И най-накрая, вашата супер готина платка ще бъде готова!
