Въпреки че живее в свят, пълен с електронни приспособления, електрониката все още запазва завесата на мистерията. Механизмите на работа на електронните проекти изглеждат толкова абстрактни, тъй като нищо не може да се види, че работят, за да могат джаджите да работят. Без движещи се зъбни колела, валове и други подобни, на печатната платка не се вижда нищо визуално. Не можете да видите текущия поток, само резултатите от него. Като такъв, приемането на електроника като хоби изглежда като обезсърчаващ подвиг за много от потенциалните производители на електроника. Изграждането на нещо без пълното разбиране на теорията зад него изглежда немислимо.
Но в действителност е възможно да се изграждат проекти с малко разбиране за теорията зад него. Докато познаването на теорията на електрониката ще се окаже повече от полезно, то не е съществена част от изграждането на прости, но полезни проекти. Добър начин да започнете е първо да се запознаете с компонентите, използвани на платката и техните функции.
Печатна платка - Град, който никога не спи
Не ви ли припомня този въздушен изглед на Ню Йорк за печатни платки? Подобно на това как работят градовете, компонентите на PCB работят заедно, за да формират цялостна система за захранване на нашите устройства. След като помислите по този начин, идеята да имате толкова много различни компоненти на PCB вече няма да изглежда твърде чужда идея. За да ви помогнем да започнете, ще ви представим 15 често използвани електронни компоненти, монтирани на печатни платки!
1. Резистори
Аксиални резистори и цветни цветови кодове на резистора Резисторите са едни от най-често използваните компоненти в печатни платки и вероятно са най-прости за разбиране. Тяхната функция е да устоят на потока от ток чрез разсейване на електрическата енергия като топлина. Те идват в множество различни типове, изработени от различни материали, но класическият резистор, който е най-познат на любителите, са "аксиалните" резистори с проводници на двата дълги края и тялото с цветни пръстени. Тези пръстени са код, който показва стойността им на съпротива. Ако не сте сигурни как да го направите, разгледайте нашата статия за дешифриране на цветовите кодове на резистора !
2. Кондензатори
Радиални електролитни кондензатори, монтирани на печатна платка Кондензаторите са следващият най-често срещан компонент, който ще намерите на печатна платка, и обикновено са превишавани само от резистори. Функцията на кондензаторите е временно да задържат електрическия заряд и да го освободят, когато е необходимо повече енергия на други места във веригата. Обикновено това става чрез събиране на противоположни заряди на два проводящи слоя, разделени от изолиращ или диелектричен материал. Кондензаторите често се категоризират според проводника или диелектричния материал, което води до много видове с различни характеристики от електролитни кондензатори с голям капацитет, различни полимерни кондензатори до по-стабилни керамични дискови кондензатори. Някои имат изяви, подобни на аксиални резистори, но класическият кондензатор е радиален стил, като двата извода излизат от същия край.
3. Индуктори
Различни типове индуктори (източник: eeweb)
Индукторите са последните в семейството на линейни пасивни компоненти, заедно с резистори и кондензатори. Подобно на кондензаторите, те също съхраняват енергия, но вместо да съхраняват електростатична енергия, индукторите съхраняват енергия под формата на магнитно поле, което генерира, когато токът тече през тях. Най-простият индуктор е намотка от тел. Колкото по-голям е броят на намотките, толкова по-голямо е магнитното поле и следователно индуктивността. Може да ги намерите увити около магнитно ядро, което се предлага в различни форми. Това служи за значително усилване на магнитното поле и следователно на съхранената енергия. Индукторите често се използват за филтриране или блокиране на определени сигнали, например блокиране на смущения в радиооборудването или за използване в комбинация с кондензатори за манипулиране на сигнали с променлив ток в захранвания с превключен режим.
4. Потенциометри

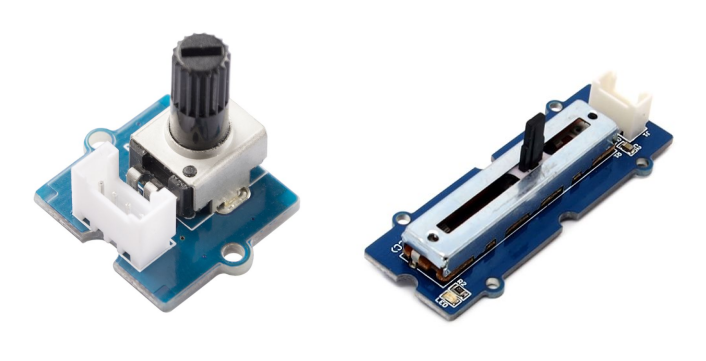

Потенциометрите са форма на променлив резистор. Те обикновено се предлагат в ротационни и линейни типове. Чрез завъртане на копчето на ротационен потенциометър, съпротивлението се променя, тъй като контактът на плъзгача се премества през полукръгъл резистор. Класически пример за ротационни потенциометри е регулаторът на силата на звука на радиостанциите, където въртящият се потенциометър контролира количеството на тока към усилвателя. Линейният потенциометър е същият, с изключение на това, че съпротивлението се променя чрез преместване на контактния плъзгач на резистора линейно. Те са чудесни, когато се изисква фина настройка в полето.
5. Трансформатори
Различни видове трансформатори Функцията на трансформаторите е да прехвърлят електрическа енергия от една верига към друга, с увеличаване или намаляване на напрежението. Може да се каже, че напрежението се трансформира. Подобно на дросели, те се състоят от меко желязно ядро с най-малко две намотки около нея - първичната намотка, за първата, или изходната верига, и вторичната намотка за веригата, в която се прехвърля енергия. Може да сте видели големи индустриални трансформатори на телеграфни стълбове; тези стъпки намаляват напрежението от въздушни електропроводи, обикновено няколко стотици хиляди волта, до няколкостотин волта, които обикновено са необходими за битови нужди.
6. Диоди
По-дългият проводник показва анода на светодиодно устройство с проходен отвор Подобно на еднопосочна улица, диод е устройство, което позволява на тока да тече само в една посока, от анода (+) до катода (-). Това се постига чрез нулево съпротивление в една посока и висока устойчивост през другата посока. Тази функция може да се използва за блокиране на протичането на ток в грешна посока, което може да причини повреда. Най-популярният диод с любители е светодиод или светодиод. Както подсказва първата част от името, те се използват за излъчване на светлина, но всеки, който се е опитал да споие, знае, че е диод, така че е важно да получите правилната ориентация, в противен случай LED индикаторът няма да светне. ,
7. Транзистори
Индивидуално пакетирани биполярни транзистори (BJT) Транзисторите се считат за основни градивни елементи на съвременната електроника. Няколко милиарда могат да бъдат намерени в един IC чип. Но транзисторите са просто усилватели и електронни ключове. Те се предлагат в няколко вида, като биполярният транзистор е най-често срещаният тип. Те могат да бъдат допълнително категоризирани в NPN и PNP версии. Биполярните транзистори имат 3 щифта - основата, колектора и излъчвателя. За NPN тип, когато ток (обикновено малък ток) преминава от базата към излъчвателя, тогава той се включва в друга верига, която предизвиква ток (обикновено много по-голям) да тече от колектора към емитера. В PNP транзистор, посоките са обърнати. Друг тип транзистори, наречени полеви транзистори, или FETs, използват електрическо поле, за да активирате другата верига.
8. Силиконов контролиран изправител (SCR)
Известни също като тиристори, силициевите управляеми изправители (SCR) са подобни на транзистори и диоди - всъщност те са два транзистора, които работят заедно. Те също имат три проводника, но се състоят от четири силициеви слоя, вместо три, и функционират само като превключватели, а не като усилватели. Друга важна разлика е, че само един импулс е необходим за активиране на превключвателя, докато токът трябва да се прилага непрекъснато в случай на един транзистор. Те са по-подходящи за превключване на по-големи количества енергия.
9. Интегрирани схеми
ИС, или интегрални схеми са точно това, те са вериги и компоненти, които са свити на пластини от полупроводникови материали. Огромният брой компоненти, които могат да бъдат поставени на един чип, е причината за първите калкулатори и сега мощни компютри от смартфони до суперкомпютри. Обикновено те са мозъци на по-широка верига. Обикновено веригата е обвита в черен пластмасов корпус, който може да се предлага във всички форми и размери и да има видими контакти, независимо дали те са простиращи се от тялото, или контактни подложки директно под например BGA чипове.
10. Кристални осцилатори
Кристалните осцилатори осигуряват часовника в много схеми, които изискват точни и стабилни времеви елементи. Те произвеждат периодичен електронен сигнал, като физически причиняват пиезоелектричен материал, кристалът, да осцилира, откъдето идва и името. Всеки кристален осцилатор е проектиран да вибрира с определена честота и е по-стабилен, икономичен и има малък форм-фактор в сравнение с други методи за синхронизация. Поради тази причина те обикновено се използват като прецизни таймери за микроконтролери или по-често в кварцови часовници.
11. Превключватели и релета

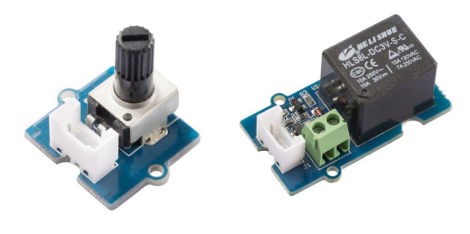

Основен и лесно пренебрегван компонент, превключвателят е просто бутон за захранване, който контролира текущия поток в веригата, чрез превключване между отворена или затворена верига. Те се различават доста по физичен вид, вариращи от плъзгача, ротационния бутон, бутон, лост, превключвател, ключови ключове и списъкът продължава. По същия начин, релето е електромагнитен превключвател, управляван чрез соленоид, който става нещо като временен магнит, когато през него тече ток. Те функционират като ключове и могат също да усилват малките токове до по-големи токове.
12. Сензори

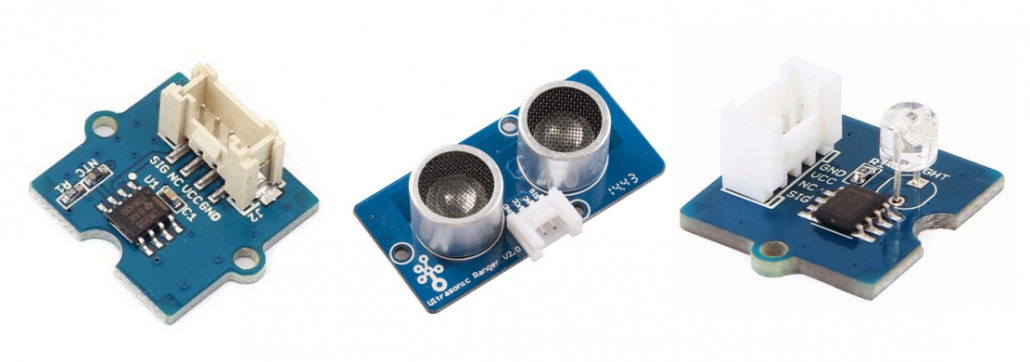

Модули за температурен , ултразвуков разстояние и светлинен сензор от системата Seeed Grove Сензорите са устройства, чиято функция е да откриват промени в условията на околната среда и да генерират електрически сигнал, съответстващ на тази промяна, който се изпраща към други електронни компоненти във веригата. Сензорите преобразуват енергията от физическо явление в електрическа енергия, и така те са в сила, преобразуватели (превръщат енергията в една форма в друга). Те могат да бъдат всичко - от тип резистор в резистивен детектор на температурата (RTD), до светодиоди, които разпознават сигнали, които се намират в дистанционно управление. Съществува голямо разнообразие от сензори за различни стимули за околната среда, например влажност, светлина, качество на въздуха, сензори за допир, звук, влага и движение.
Член и снимка от интернет, ако всяко нарушение pls свържете с нас за изтриване.
