Въведение
Интернет на нещата (IoT) бързо прониква във всеки аспект от нашия живот, от умни домове и носими устройства до индустриална автоматизация и интелигентни градове . взаимосвързаността на огромен масив от крайни устройства образува масивна IoT мрежа . в тези умни устройства, PCBA сервира като "мозъка", а "нервния систем functions. However, unlike traditional electronic products, IoT devices present unique challenges in terms of PCBA reliability, power consumption, and connection stability. Therefore, PCBA testing for IoT devices is not merely about inspecting manufacturing defects but also requires in-depth analysis and verification of their performance in real-world application scenarios.
I . IoT устройствата се предлагат в различни форми и имат различни функции, но те споделят някои основни характеристики, които също представляват уникални предизвикателства за тестване на PCBA .
- Миниатуризация и интеграция: Много IoT устройства се стремят към изключителна компактност, като смарт часовници и сензори за околната среда, което води до изключително ограничен размер на PCBA и гъсто опаковани компоненти, което увеличава трудността на физическите контакти за тестване (E . g ., ICT сонди) .
- Дизайн с ниска мощност: За да удължи живота на батерията, IoT устройствата обикновено приемат дизайни с ниска мощност със сложни режими на управление на мощността (E . g ., дълбок сън, готовност) . Тестването изисква прецизно измерване на текущото потребление в различни модели, за да се провери функционалността на блока за управление на мощността .
- Разнообразна безжична свързаност: Стабилността и надеждността на безжичната RF производителност са основни функционалности . Тестването трябва да оцени силата на сигнала, скоростта на предаване, съпротивлението на смущения и стабилността на връзката, което изисква специализирано оборудване и среди за тестване на RF .
- Разнообразни среди за внедряване: IoT устройствата могат да бъдат разположени на закрито, на открито или в сурови индустриални среди, налагащи екологична адаптивност ., въпреки че не са толкова екстремни като аерокосмическите приложения, основни фактори като температура, влажност и устойчивост на вода/прах (за специфични приложения) трябва да се имат предвид.
- Баланс за разходи за мащаб: Много IoT устройства са насочени на потребителски пазари или мащабни внедрявания, което ги прави чувствителни към разходите . постигане на ефективни, нискотарифни тестове, като същевременно гарантират достатъчно тестово покритие е значително предизвикателство .
II . Тестването за IoT PCBA обхваща целия жизнен цикъл на производството и валидирането . Следните са ключови етапи и ключови области на фокус .
1. Тестване на производствения процес: Това е основата за осигуряване на качеството на производството на PCBA .
SmtПроверка на пастата на спойкамашинаи автоматична машина за оптична проверка: Проведена преди и след поставянето на компоненти, те оглеждат предимно качеството на печат на пастата на спойка, присъствие на компоненти, несъответствие, грешки в полярността и др.
Тестване в кръг (ИКТ): Това включва използване на сонди за контакт с тестови точки на PCBA за откриване на компоненти отворени/къси вериги, стойности на съпротивление/капацитет, полярност на диода и т.н. Методи .
2. Функционално тестване: Това е критична стъпка за проверка дали основните функции на PCBA отговарят на изискванията за дизайн .
- Тест за основен процесор и съхранение:Проверете нормалната работа на основните функции като процесора, светкавицата и RAM .
- Тестване на периферния интерфейс:Тествайте дали различни сензорни интерфейси (I2C, SPI, UART), GPIO, ADC/DAC и т.н. ., функционират нормално и могат да взаимодействат правилно с външни вериги .
- Управление на мощността и тестване на режима с ниска мощност:Прецизно измервайте потреблението на тока при различни режими на работа (нормален, готовност, сън), за да гарантирате спазването на спецификациите на дизайна, което е от решаващо значение за живота на батерията .
- Тестване на ефективността на безжичната свързаност:This is the most critical aspect of IoT device testing. It includes RF parameter testing such as RF signal transmission power, reception sensitivity, frequency accuracy, and modulation quality, as well as protocol-level functional testing such as connection stability, data throughput, and roaming handover. Professional equipment such as network simulators, spectrum analyzers, and wireless comprehensive testers се изисква .
3. Зареждане и проверка на софтуера: Заредете фърмуера на устройството в паметта на PCBA и проверете дали фърмуерът може да стартира и работи нормално и да задвижва хардуера за изпълнение на основни функции .
4. Тестване на околната среда и надеждността: Провеждане на необходимите екологични тестове въз основа на очакваната работна среда на устройството .
- Тестване с висока и ниска температура:Симулирайте производителността на PCBA при екстремни температури .
- Влажност и тестване на топлина:Оценете въздействието на влажните среди върху производителността на PCBA .
- Ускорено тестване за стареене:Симулирайте производителността на устройството след продължителна употреба чрез прилагане на ускорен стрес (e . g ., висока температура, висока влажност, колебания на напрежението и т.н.
Efficient and comprehensive PCBA testing is critical to the success of IoT devices. It directly determines the device's performance in the hands of users, including stable connectivity, reliable data transmission, and battery life. Effective testing not only eliminates defective products, reduces after-sales costs, and protects brand reputation, but also serves as the final verification and assurance of upstream PCBA manufacturing качество .
As IoT technology continues to evolve, device functionality becomes increasingly complex, and PCBA design and PCBA manufacturing technology also advance. Future IoT PCBA testing will place greater emphasis on automation, intelligence, and data-driven approaches. For example, integrating more testing functions into automated test equipment (ATE), utilizing big data analysis to optimize testing processes and identify potential issues, and even Проучване на базирани на AI визуални проверки и технологии за диагностика на неизправности за справяне с предизвикателствата, породени от масовото производство и разнообразни приложения .
Заключение
Тестването на IoT устройство PCBBA и ефективно за потребителите, наистина осъзнавайки визията на свързан свят .
Профил на компанията

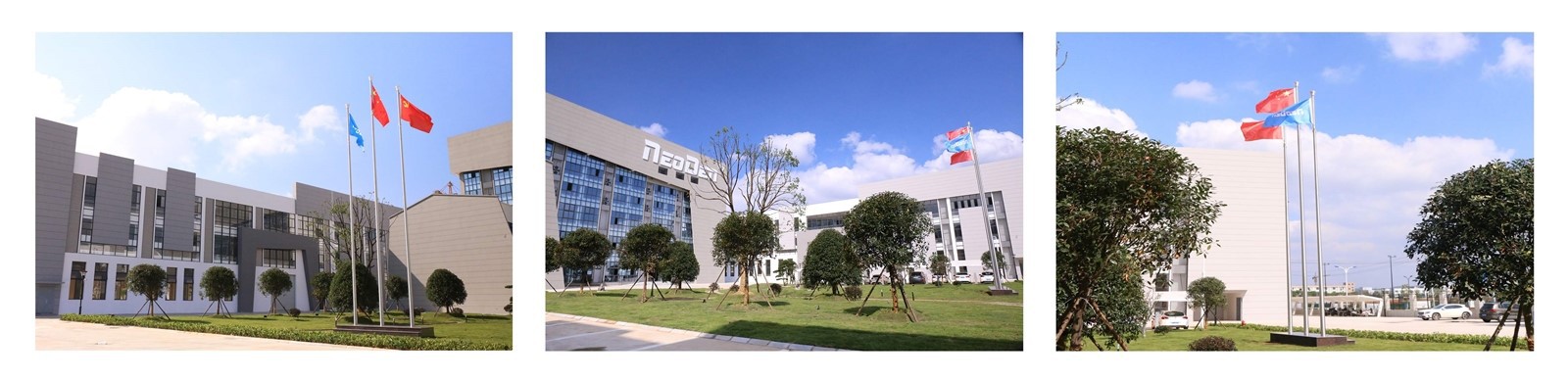

Zhejiang Neoden Technology Co ., Ltd . произвежда и изнася различни малки машини за избор и място, тъй като 2010. се възползва от нашите богати опитни научноизследователска и развойна дейност, добре обучена продукция, Neoden печели Голямата репутация от световните клиенти @.
